概述
化管理系統一般由通信、收費、監控和供配電4個子系統組成，而通信、收費和監控系統穩定運行的基礎是供配電系統的穩定運行。
高速公路供配電監控系統對高速公路沿線的變電站內的高低壓配電設備、發電機、變壓器 、UPS、EPS 、外場照明、隧道內的理地式變壓器與照明 、通風及排水等機電設備進行實時分布式監控和集中管理，實現無人值守，確保高速公路安全暢通，提高自動化管理水平，降低機電設備的運行維護成本。

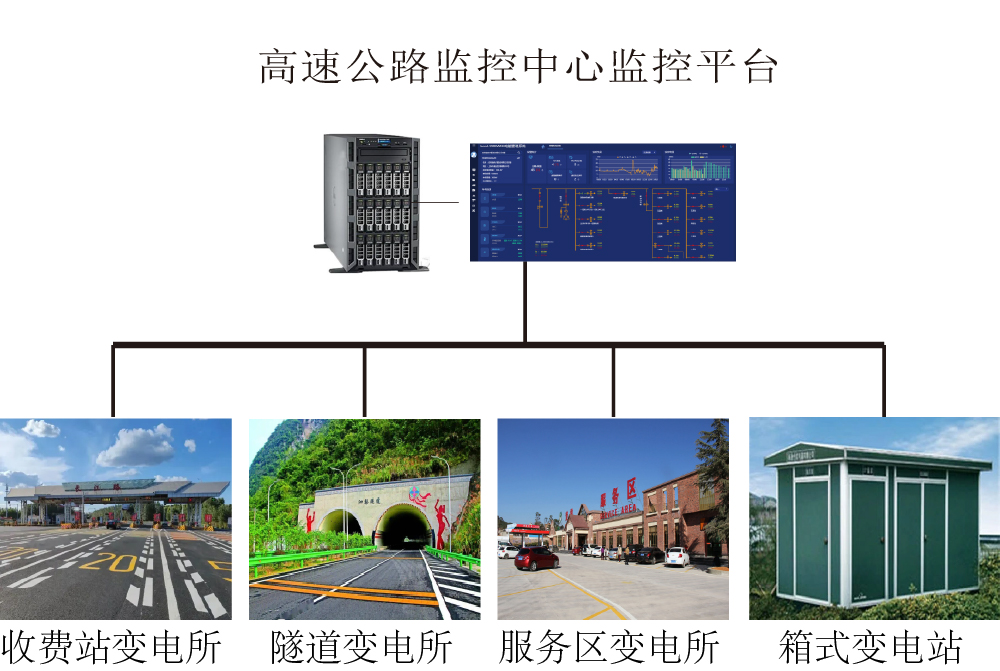

高速公路供配電監控系統包括隧道變電所、服務區變電所、收費站變電所、沿線箱式變電站、互通樞紐、路燈電源、風機控制箱等區域的電力綜合監控。
參考標準
GB/T 14285-2006《繼電保護和安全自動裝置技術規程》
GBT 14598.300-2008《微機變壓器保護裝置通用技術要求》
GB/T 2887-2011《計算機場地通用規范》
GB50052-2009 《供配電系統設計規范》
配置方案
電力監控系統主要針對收費站變電所、隧道變電所、服務區變電所、箱變。對高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量?jī)x表，用于測控出線回路電氣參數和用能情況。同時對高速公路中的重要設備如柴油發電機、無功補償裝置、有源濾波裝置、UPS、EPS系統狀態進行監測。

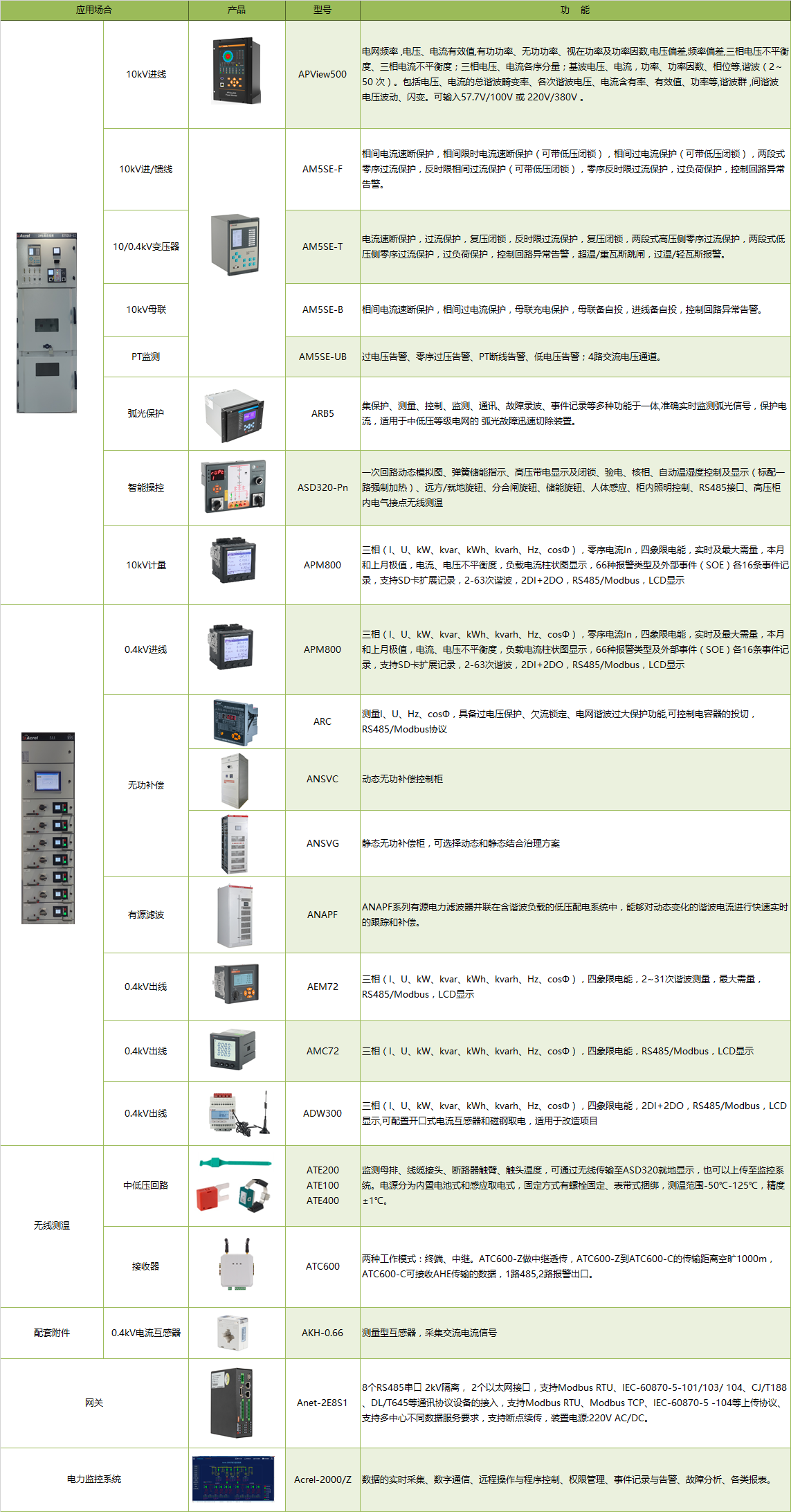

推薦配置

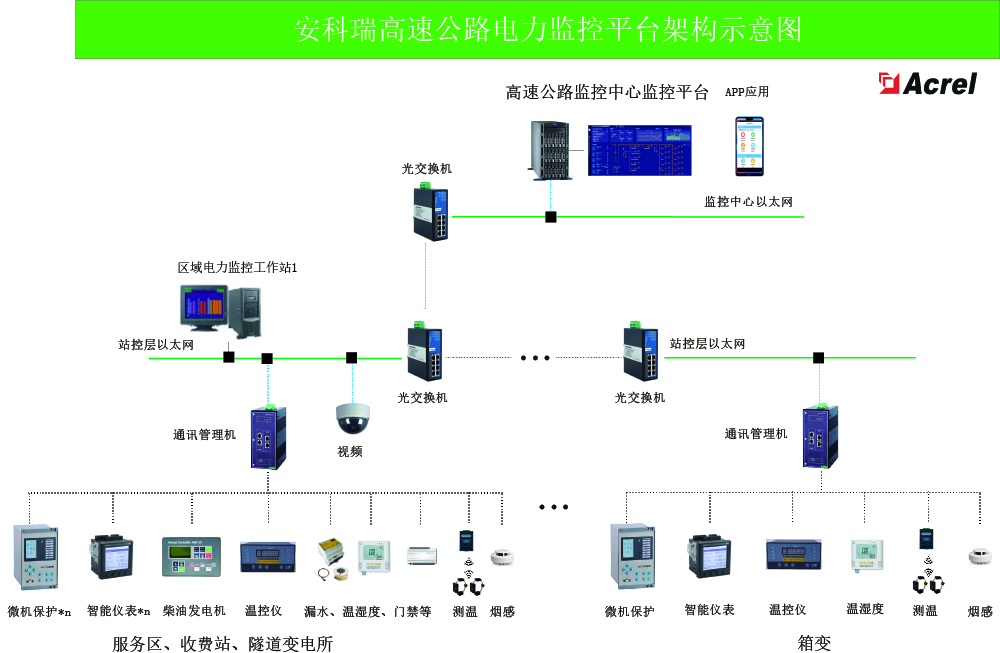

系統結構
系統采用分布式結構，微機保護裝置、多功能儀表、變壓器溫控器、直流屏、柴油發電機控制屏等設備通過RS485總線或者以太網接入智能網關，經過協議轉換、數據處理后上傳至電力監控系統，實現遙測、遙信、遙控、異常報警等功能。

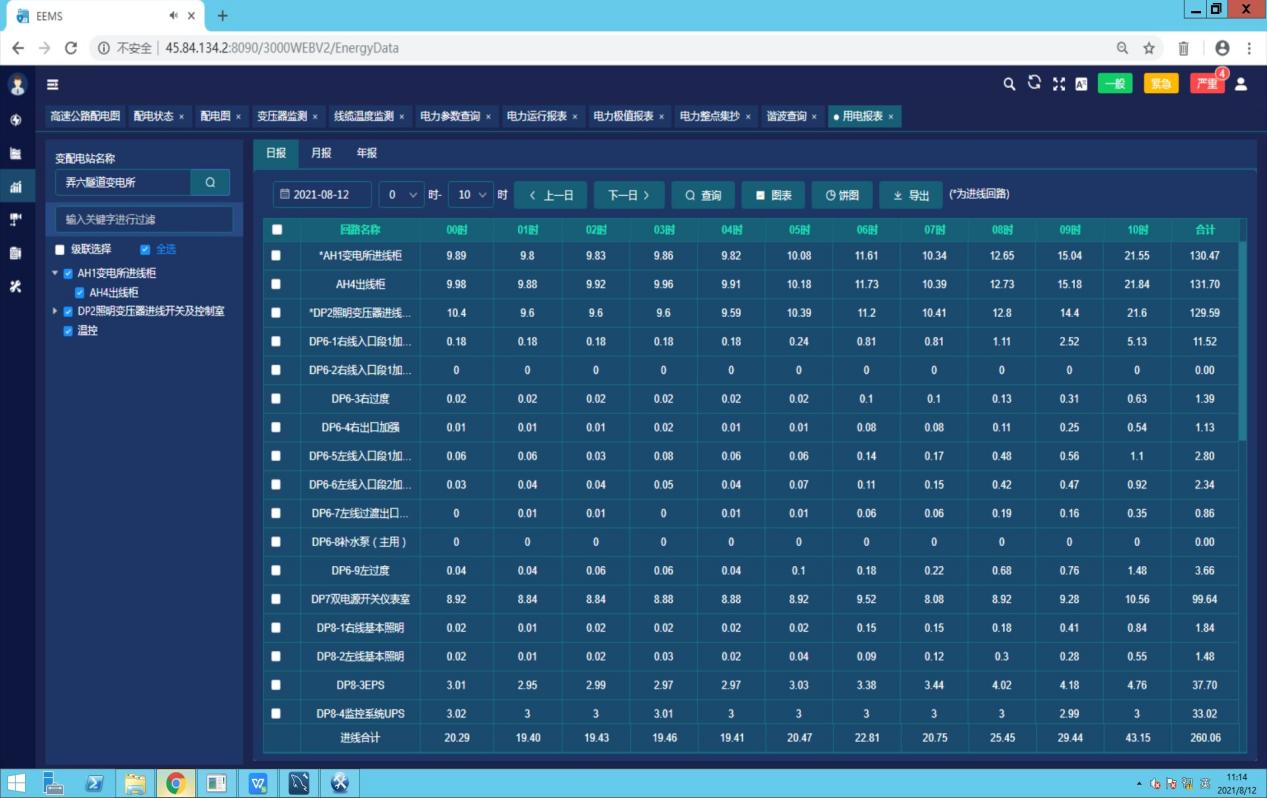

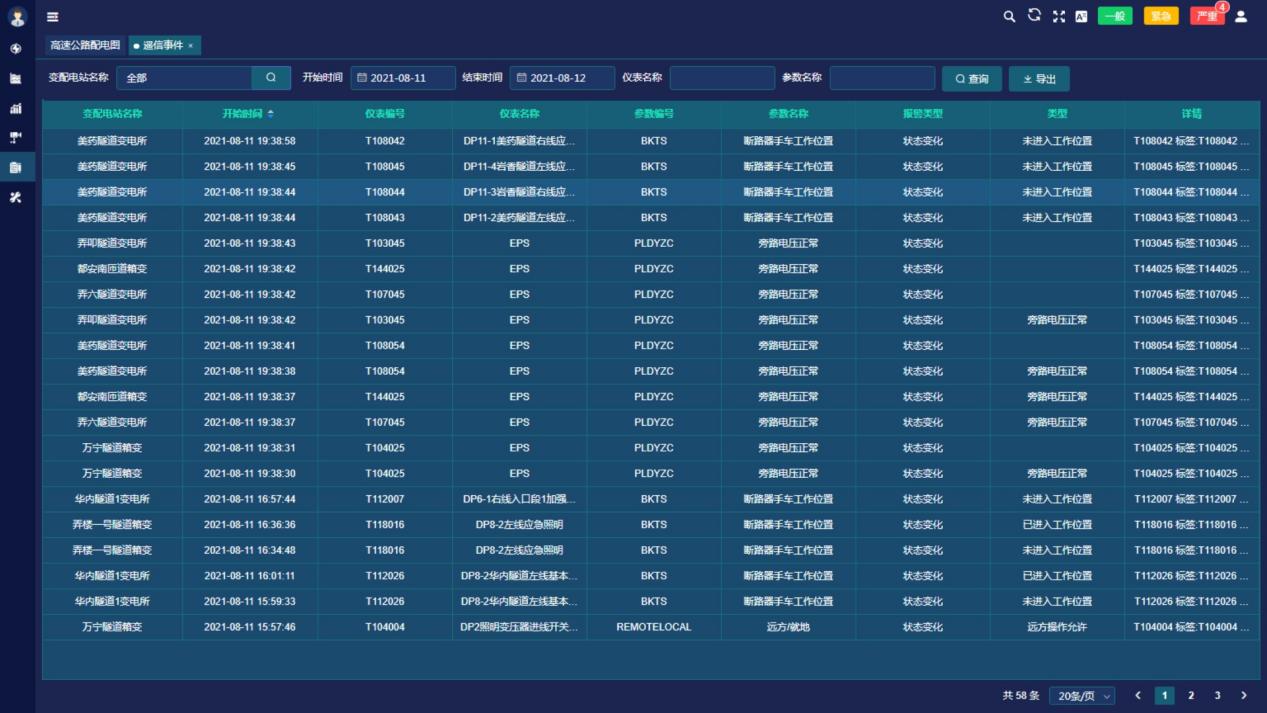

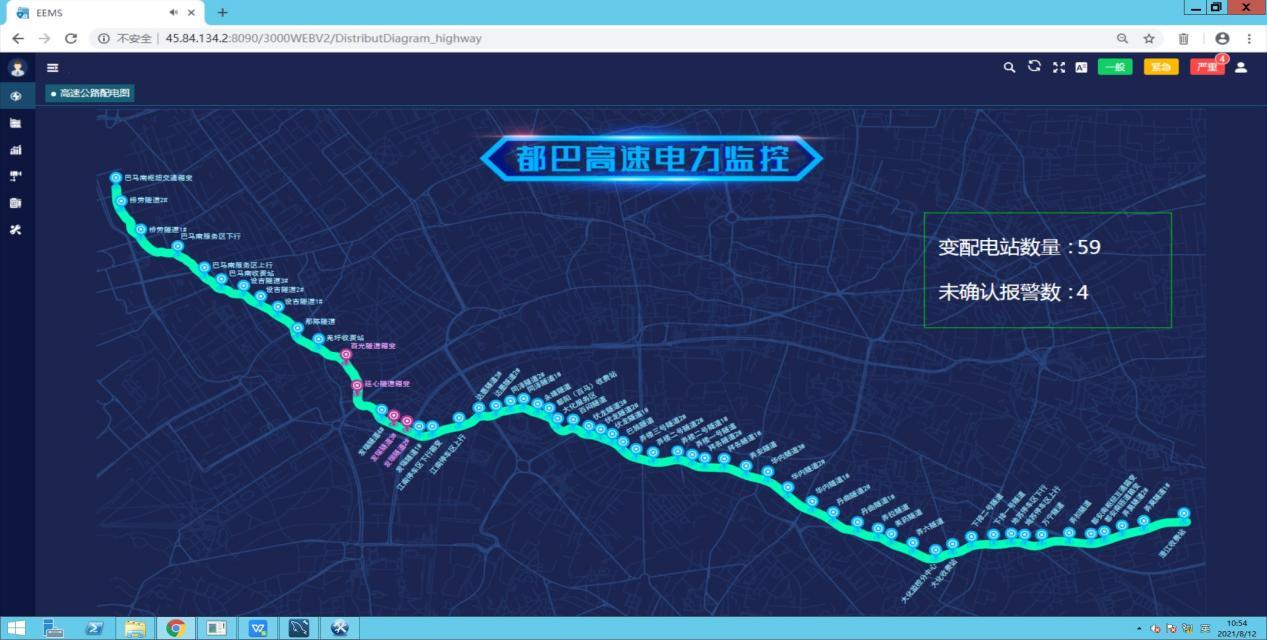

系統功能
