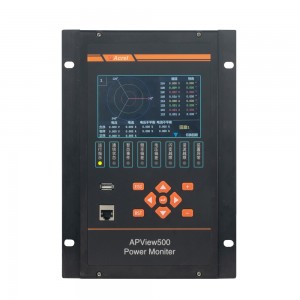

APView500電能質量在線監測

簡要描述:

安科瑞APView500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000—4—30《測試和測量技術-電能質量測量方法》中規定的各電能指標的測量方法進行測量，集諧波分析、波形采集、電壓暫降/暫升/中斷、閃邊檢測、電壓不平衡度監測、事件記錄、測量控制等功能一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了IEC61000—4—30A級標準，能夠滿足110KV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

18701997389
13636483384
18217418816

立即咨詢

產品詳情

技術參數

組網方式和產品功能

外形尺寸

高性能的硬件平臺

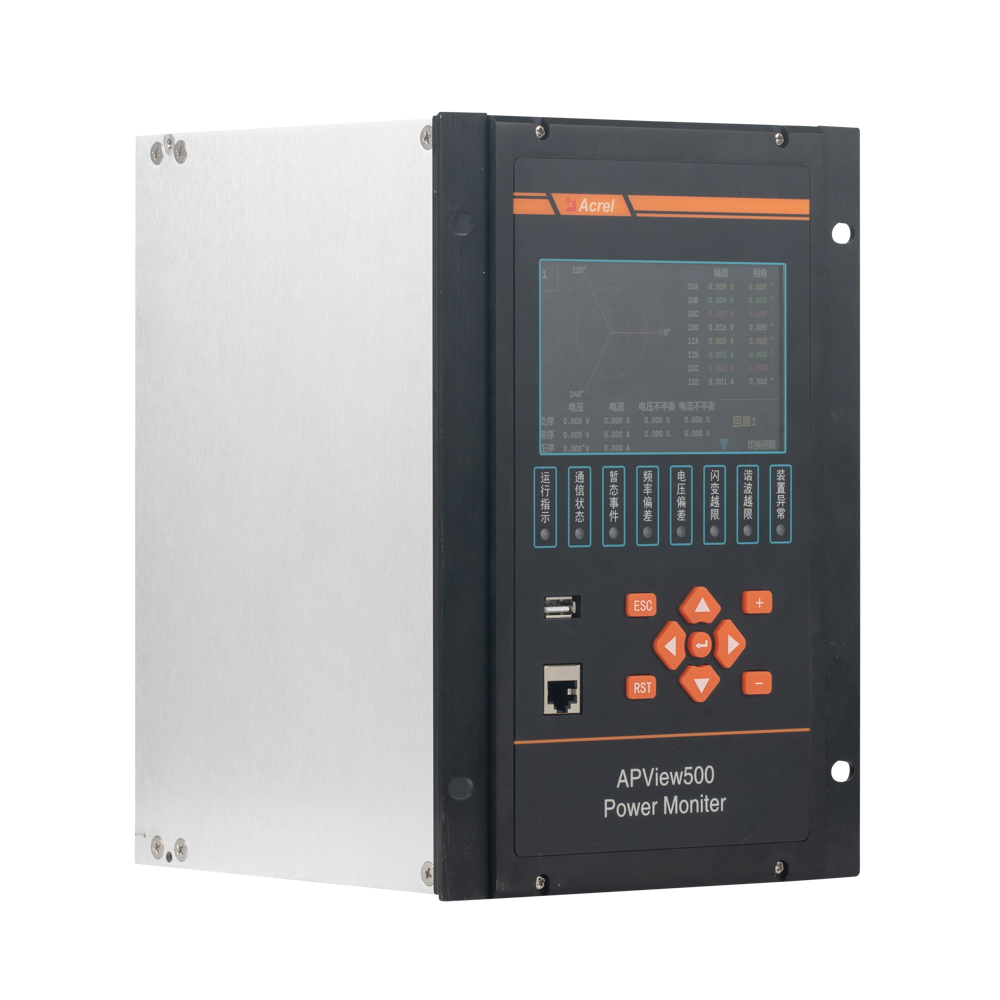

裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 用來數據采樣、電能質量數據計算，ARM2 運行嵌入式 Linux、TCP/IP 協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 eMMC 進口高速存儲芯片容量達到 32GB，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。
豐富的接口資源

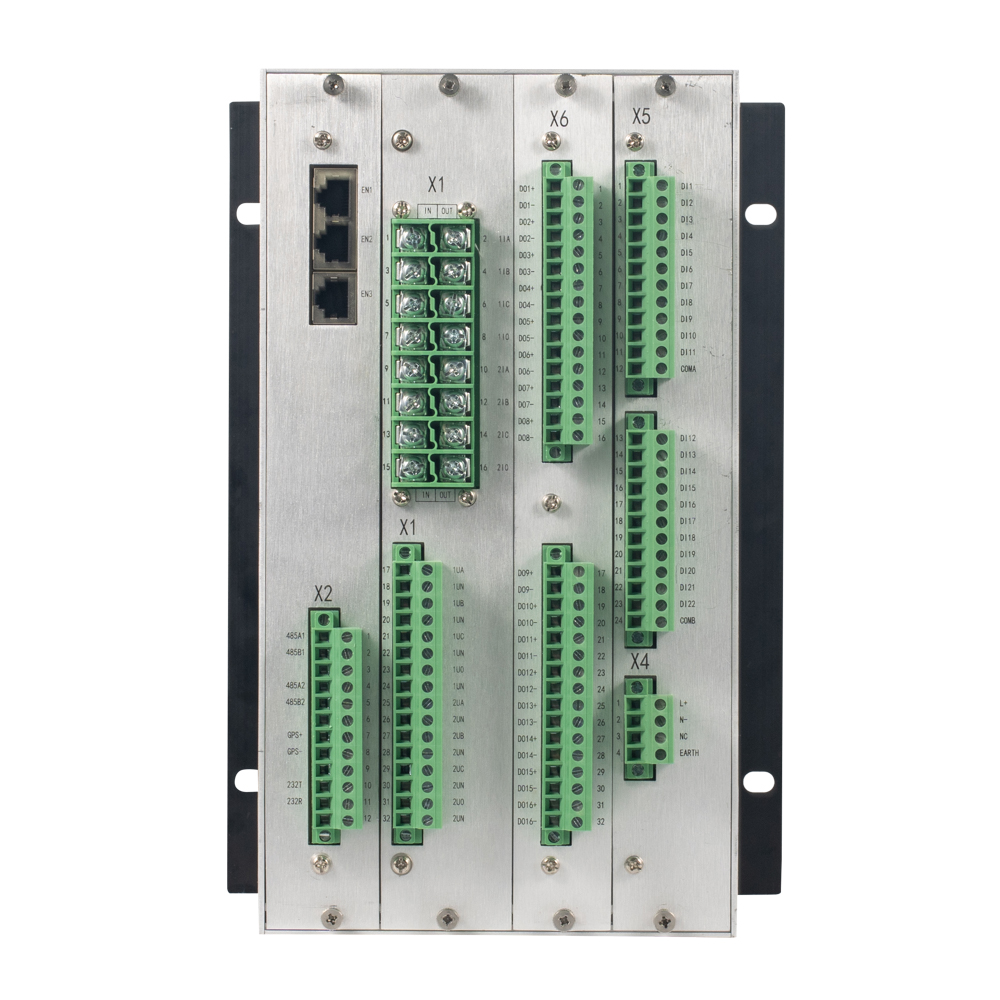

16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；16 路可編程無源繼電器出口、22 路有源開關量輸入通道；2 路 RS485 接口支持 Modbus-RTU 規約；4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 對時接口，支持 IRIG-B 對時方式；1 路 RS232 接口，用于接入打印機；1 路 USB 接口，可用于文件導出及裝置維護。
可靠性設計
裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

上一個: ARD2F系列智能電動機保護器

下一個: AMC16系列精密配電監控裝置

工作電源

額定值：AC/DC220、AC/DC110V或DC48V

允許偏差：

－20％～＋20％；

功率消耗：不大于15W；

交流電流輸入

輸入方式：

電流互感器輸入；

額定值In： 5A或1A；

測量范圍： 0～1.2In；

功率消耗：不大于0.5VA/路；

過載能力： 1.2In 連續工作；

20倍額定電流允許1s。

交流電壓輸入

輸入方式：

電壓互感器輸入；

額定值Un： 57.74V/100V或220V/380V；

測量范圍： 0～1.2Un；

功率消耗：不大于0.5VA/路；

過載能力： 1.2Un 連續工作;

4倍額定電壓允許1s。

?開關量輸入

額定電壓： AC/DC220V、AC/DC110V或DC48V；

輸入方式：無源接點，需要外接電源；

開關量輸出

機械壽命： ≥10000次；

輸出方式：無源干接點；

接通容量： ≤4000W或≤384VA；

導通電流：連續≥16A(AC250V/DC24V)，短時(200ms)≥30A;

通訊接口

1 、以太網

接口速率： 10/100M 自適應；

接口類型： 10/100Base—T；10

支持TCP/IP，F(xiàn)TP 協議；

2、RS485 接口

接口速率： RS485：300～57600bps；

帶光電隔離。

組網方式：

該系統將APView500電能質量在線監測裝置通過網線接入網關，網關可通過有線或無線方式組網，將數據上傳至監測平臺，方便對用戶站集中管理。

諧波分析：

諧波作為國標要求測試項目，用戶可查看監測點2~63諧波和0.5~62.5次間諧波的實時頻譜圖，可根據日期查看各次諧波的歷史曲線。諧波較高將會導致從點系統功率因數降低，降低電網使用率，增加連接器熱損耗帶來安全隱患。

事件分析：

平臺為用戶提供監測點發生事件總覽，包含141種穩態越線事件、暫態事件及瞬態事件記錄。穩態事件136種，暫態時間3種，瞬態事件2種。事件信息包括事件的觸發時間、事件類型、觸發通道、特征幅值及持續時間。用戶可根據需求進行事件查詢及導出。
