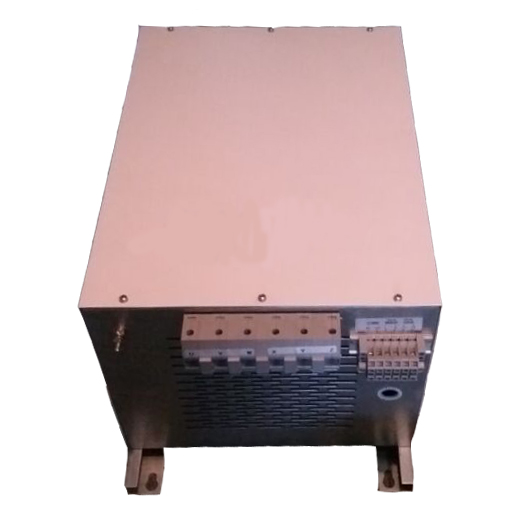

ANHF諧波濾波器

安科瑞產品該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。

產品詳情

該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。

適用于三相電子設備諸如可調速的交直流電機驅動器、焊接機、電池充電器、不間斷電源(UPS)、感應加熱設備、伺服驅動器和其他電子設備。

具體型號：ANHF015A4SC

技術要求：適配功率15KW，額定電流40A，電壓380V~440V

濾波效果：A 檔 ≤ 10%

電抗器材質：銅

上一個: AZC智能電力電容補償裝置

下一個: ANHPD300諧波保護器

工作電壓	AC：220V-690V
工作電流	20A-660A
工作頻率	50/60HZ
交流脈沖電壓	能維持承受±2500V的交流脈沖電壓
絕緣等級	class F,H
電流總諧波失真率	≤ 10%（A檔），≤ 16%（B檔）
電壓總諧波失真率	≤5%
使用環境	-10~+45℃額定值不會降低，在45℃-55℃以內，每升高1℃，額定輸出電流降低2%
防護等級	IP00-IP22
最大電流	1.5倍額定電流，持續60s
嗓音	≤65dB（風冷散熱）
溫升	≤70K
抗電強度	鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿（工廠測試）
絕緣電阻	1000VDC絕緣電阻≥100ΩA
海拔高度	≤2000米
外部環境	工作溫度	-25℃~+45℃，
	相對濕度	≤90%
	工作環境	無有害氣體、易燃易爆物品，良好的通風條件，如裝在柜內，應裝通風設備
